Wilo TOP-Z 30/10 DM PN6/10 RG Циркуляционный насос

    Wilo TOP-Z 30/10 DM PN6/10 RG Циркуляционный насос

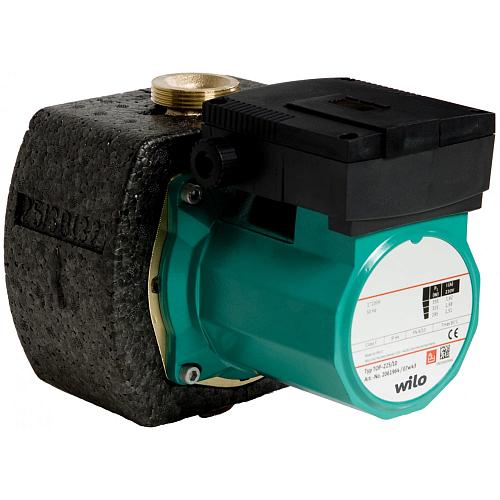

 Wilo TOP-Z представляет собой стандартный циркуляционный насос с резьбовым или фланцевым соединением (в зависимости от модели). Уплотнения для резьбового соединения и подкладные шайбы фланцевых болтов (при номинальных внутренних диаметрах для подсоединения DN 40-DN 65) входят в комплект поставки.

Циркуляционный насос с мокрым ротором Wilo-TOP-Z оснащен обобщенной сигнализацией неисправности в качестве беспотенциального контакта (в зависимости от типа).
Для регулирования мощности предусмотрены предварительно задаваемые ступени частоты вращения.
Контрольная лампа направления вращения для индикации правильного направления вращения предусмотрена для трехфазных насосов.
Также для трехфазных насосов с P2≥180 Вт возможна полная защита электродвигателя с помощью встроенной электронной системы отключения.

 Применяется в циркуляционных системах ГВС в промышленности и в оборудовании для зданий и сооружений.Не требующий техобслуживания циркуляционный насос с мокрым ротором, с резьбовым или фланцевым соединением, возможен выбор ступеней частоты вращения.

• Ручная регулировка мощности с 3 ступенями частоты вращения
• Насосы с 1-фазным электродвигателем:
  • P2 до 90 Вт: встроенная защита обмотки от перегрева;
  • P2 = 180 Вт: полная защита электродвигателя посредством защитного контакта обмотки в сочетании с устройством отключения;
• Насосы с 3-фазным электродвигателем:
  • P2 до 90 Вт: встроенная защита обмотки от перегрева;
  • P2 ≥ 180 Вт: Полная защита электродвигателя со встроенной электронной системой отключения
• Индикатор неисправности
• Контакт для обобщенной сигнализации неисправности
• Световой индикатор направления вращения
• Электроподключение к сети 3~230 В с опциональным штекером переключения
• Корпус насоса из бронзы или серого чугуна (в зависимости от типа может применяться нержавеющая сталь)
• Комбинированный фланец PN 6/PN 10 (при DN 40 - DN 65)
• Теплоизолирующие кожухи
• Дополнительные функции с помощью дооснащаемого модуля защиты C:
  • Сигнализация неисправности SSM в качестве беспотенциального нормальнозамкнутого контакта
  • сигнализация рабочего состояния SMB в качестве беспотенциального замыкающего контакта;
  • управляющий вход «Выкл. по приоритету» через внешний беспотенциальный контакт (нормальнозамкнутый контакт);
  • Определение блокировки
  • Полная защита электродвигателя с устройством отключения
  • Квитирование неисправности
• система управления сдвоенными насосами (два параллельно установленных насоса): Основной/резервны

Тип
Циркуляционный насос с мокрым ротором с резьбовым или фланцевым соединением. Возможен выбор ступеней частоты вращения
Применение
Циркуляционные системы питьевого водоснабжения, для применения в промышленности и оборудовании для зданий и сооружений.
Данный циркуляционный насос предусмотрен только для перекачивания питьевой воды.
Обозначение
Пример: Wilo-TOP-Z 40/7
TOP Стандартный насос (с резьбовым или с фланцевым соединением)
‐Z Циркуляционный насос
40/ Номинальный внутренний диаметр для подсоединения
7 Номинальный напор [м] при Q = 0 м3/ч
Особенности/преимущества продукции
Контрольная лампа направления вращения для индикации правильного направления вращения (только на 3~)
Серийно с теплоизоляцией.
Технические характеристики
Допустимый диапазон температур
TOP-Z 20/4 и TOP-Z 25/6 питьевая вода до 3,21 ммоль/л (18 °dH): макс. +65 °C, кратковременно (2 ч) до +80 °C
начиная с TOP-Z 25/10 питьевая вода до 3,57 ммоль/л (20 °dH): макс. +80 °C, кратковременно (2 ч) до +110 °C
Подключение к сети:
1~230 В, 50 Гц (в зависимости от типа)
3~230 В, 50 Гц (штекер переключения опционально)
трехфазная сеть, 400 В, 50 Гц
Класс защиты IP X4D
Резьбовое‐ или фланцевое соединение (в зависимости от типа) Rp ¾ до DN 80
Макс. рабочее давление при стандартном исполнении: 6/10 бар или 6 бар (специальное исполнение: 10 бар или 16 бар)
Оснащение/функции
Режимы работы
Переключение ступеней частоты вращения
Ручное управление
Настройка ступеней частоты вращения: 3 ступени частоты вращения
Автоматическое управление
Внутренняя защита от недопустимо высоких температур обмотки (только для насосов с P2 < 180 Вт, опционально для всех типов с прибором управления SK 602N и SK 622N).
Сигнализация и индикация
Защитный контакт обмотки (WSK, беспотенциальный нормальнозамкнутый контакт) (только для насосов с P2 ≥ 180 Вт)
Контрольная лампа направления вращения (только для 3~насосов)

Управление сдвоенными насосами (сдвоенный насос или два одинарных насоса)
Основной/резервный режим работы (автоматическое переключение при неисправности / смена работы насоса по времени): опционально с внешним прибором управления
Оснащение
Для насосов с фланцевым соединением: исполнения фланца
Стандартное исполнение для насосов DN 40 - DN 65: комбинированный фланец PN 6/10 (фланец PN 16 согласно EN 1092-2) для ответных фланцев PN 6 и PN 16
Стандартное исполнение для насосов DN 80: фланец PN 6 (рассчитан для PN 16 согласно EN 1092-2) для ответного фланца PN 6,
Специальное исполнение для насосов DN 40 - DN 80: фланец PN 16 (согласно EN 1092-2) для ответного фланца PN 16,
Подводка кабеля возможна с двух сторон (только для 1- и 3-фазных насосов с P2 ≥180 Вт)
Серийная теплоизоляция
Материалы
Корпус насоса: нержавеющая сталь/бронза/серый чугун (в зависимости от типа)
Рабочее колесо: Синтетический материал
Вал: нержавеющая сталь/керамика (в зависимости от типа)
Подшипники: Графит, пропитанный синтетической смолой
Комплект поставки
Насос
Теплоизоляция корпуса
Уплотнения для резьбового соединения
Подкладные шайбы фланцевых болтов (при номинальных внутренних диаметрах для подсоединения DN 40 - DN 65)
Инструкция по монтажу и эксплуатации
Принадлежности
Резьбовые соединения для резьбового подсоединения
Компенсаторы
Таймер Wilo-SK 601N
Для насосов 3~400 В:
Штекер переключения 3~230 В, 50 Гц
Устройство отключения Wilo SK 602N/SK 622N для полной защиты электродвигателя
Для насосов 1~230 В:
Устройство отключения Wilo SK 602N/SK 622N для полной защиты электродвигателя
